ROOF - 1 strecha pre pódium 8x7m (TAF)

https://www.tomkostage.com/web/image/product.template/15687/image_1920?unique=bc83736

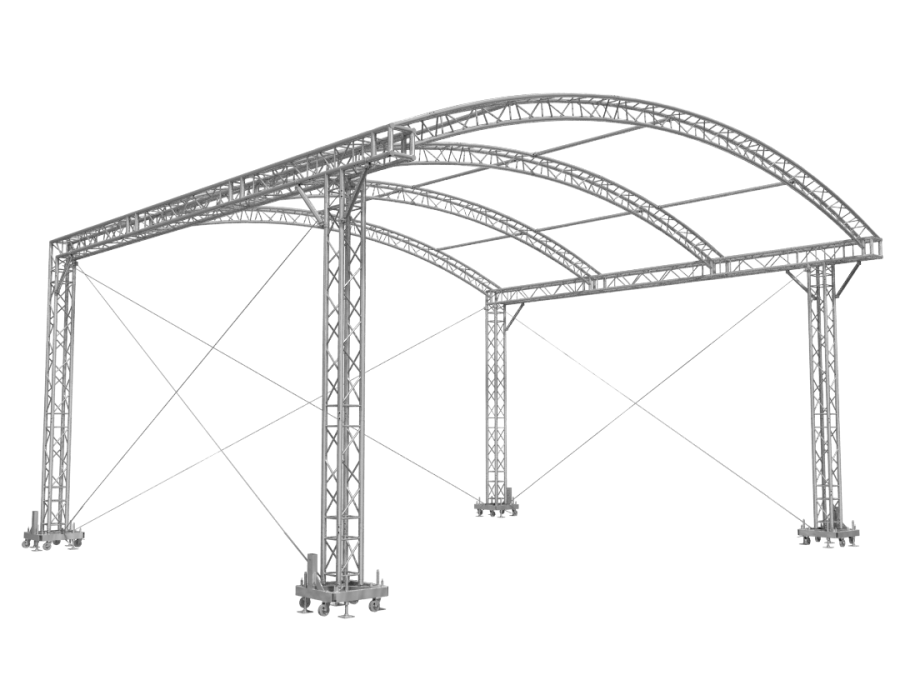

Strecha 1 - oblúková strešná konštrukcia so skvelým dizajnom. Zastreší pódium 8 x 7 m

Not Available For Sale

    Táto kombinácia neexistuje.

     Ceny produktov sa Vám zobrazia po registrácii do e-shopu.
    Alebo nás kontaktujte a vyžiadajte si cenovú ponuku.

    ROOF 1 je oblúková strešná konštrukcia navrhnutá na pokrytie pódia 8 x 7 m. Atraktívny vzhľad sa skvele hodí na menšie až stredne veľké podujatia, ako sú koncerty, módne prehliadky, divadelné predstavenia a mnohé iné. ROOF-1 je skvelou voľbou, pretože jej dynamický vzhľad prepožičiava ďalší štýlový bod vašej show. Oblúková ROOF-1 môže byť inštalovaná ako s vrchnou plachtou z PVC, tak aj so štandardnými bočnými sieťovými stenami.

     Horná časť ROOF-1 je zložená zo štyroch oblúkov, z ktorých každá pozostáva z 3 oblúkových segmentov, ktoré sú pripevnené k bočným nosníkom prostredníctvom špeciálne navrhnutých pevných rohov. Z konštrukčného hľadiska predstavujú oblúky vo všeobecnosti najsilnejšie riešenie podpery. Preto je možné použiť kruhové segmenty zo série priehradových nosníkov konštrukcie HT33 na vytvorenie horných oblúkov, aj keď je rozpätie relatívne dlhé. Tieto oblúky sú vzájomne prepojené deviatimi vyše 2 m dlhými rúrami s univerzálnymi klampami, ktoré zároveň vytvárajú potrebnú oporu pre vrchnú strechu.

     Oblúky z priehradového nosníka HT33 sú schopné uniesť zaťaženie max. 40 kg/m plus bočné nosníky sú certifikované pre nosnosť max. 60 kg/m, čo predstavuje celkovú max. nosnosť strechy 1400 kg. Prevádzkový limit vetra pre použitie strešného systému s bočnými prístreškami na všetkých troch stranách je 20 m/s.

    Parametre  ROOF 1
    ​​​​PARAMETRE


    Max. rozmery

    8,58x7,51 m

    Max. rozmery pódia

    8x7 m

    Max. svetlosť

    4,9 m

    Max. výška

    5,2 m

    Max. nosnosť strechy

    1400 kg

    Celková hmotnosť konštrukcie

    570 kg




    NOSNOSŤ


    Max. záťaž na strechu

    1400 kg

    Predný horizontálny nosník

    40 kg/m

    Zadný horizontal nosník

    40 kg/m

    Bočné horizontálne nosníky

    60 kg/m

    STIAHNÚŤ


    Konštrukcia ROOF - 1  tech.parametre



    ​​​​ROZMERY STRECHY


    Rozmery pódia


    8000x7000 mm

    Vnútorná šírka

    A

    8000 mm

    Celková šírka

    B

    8580 mm

    Vnútorná hĺbka

    C

    6325 mm

    Celková hĺbka

    D

    7510 mm

    Voľný priestor

    E

    4797 mm

    Výška

    F

    5040 mm




    Ppužitá konštrukcia

    HT34 truss - štvorcový priehradový nosník z vonkajšími rozmermi 290 x 290 mm, hlavná rúra Ø 50 x 3 mm, výplet Ø 20 x 2 mm. Tvrdená zliatina hliníka použitá na výrobu traverzy EN AW-6082 T6.

    HT33 truss- trojuholníkovýkonštrukčný systém z rozmermi 290 x 258 mm, hlavná rúra Ø 50 x 3 mm, výplet Ø 20 x 2 mm. Tvrdená zliatina hliníka použitá na výrobu traverzy EN AW-6082 T6.



    Odolnosť proti vetru

    Odolnosť proti vetru sa vypočítava pomocou 3 bočných sieťových prístreškov aplikovaných na konštrukciu (2 bočných prístreškov a jedného zadného prístrešku). Tri strešné steny nesúce prístrešky musia byť vždy zaistené krížovým vystužením - upínacím popruhom, ako aj horným mriežkovým horizontálnym stropom.

    Upínacie popruhy na bočných a zadných stenách min. nosnosť – 1250 kg.

    Strešné stropné upínacie popruhy min. nosnosť – 1250 kg.

    Upozorňujeme, že kapacita napätia kotviacich lán musí byť vyššia, než je požadovaná min. nosnosť.



    V prevádzke max. povolená rýchlosť vetra – 20 m/s – 72 km/h



    Záťaž

    Možnosť 1 – 1 410 kg záťaže pod každou základňou veže = celkovo potrebných 5 640 kg záťaže​



    Strecha a bočné steny

    Vrchná strecha je štandardne dodávaná v strieborno-šedej a čiernej farbe. Použitý materiál je SIO-LINE B 8000 s gramážou 630 g/m2.

    Bočné steny sú zakryté sieťovými zástenami v čiernej farbe, ktoré prepúšťajú vzduch.



    Prepravné údaje

    Celková hmotnosť: cca. 570 kg

    Objem prepravy:

    Všetky časti konštrukcie sú balené v hnedých kartónových krabiciach pre lepšiu manipuláciu a ochranu pri preprave.
